1、適用范圍：

適用于自動噴水滅火系統灑水噴頭和水霧噴頭布水試驗。

2、符合標準：

2.1符合GB5135.1-2003《自動噴水滅火系統 第1部分：灑水噴頭》第7.4節布水試驗的非邊墻型噴頭和邊墻型噴頭；

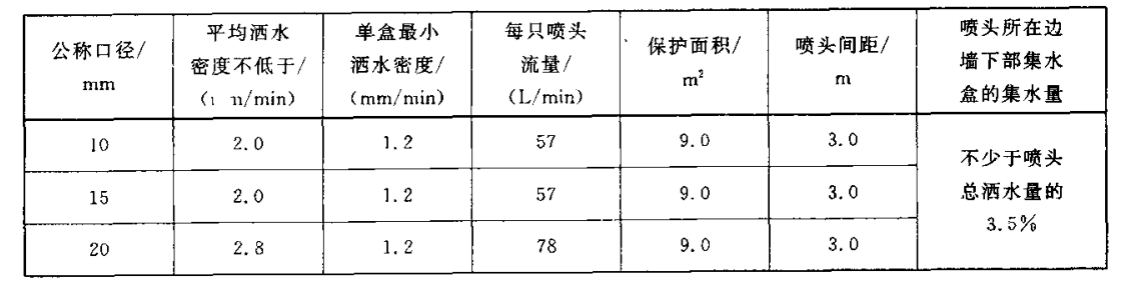

2.2非邊墻型噴頭布水要求：

2.3邊墻型噴頭布水要求：

3、主要技術參數：

3.1儀器組成：由試驗室、水壓源、噴頭安裝裝置、集水盒、試驗管路、控制部分組成；

3.2試驗室：頂部安裝試樣噴頭、底部布置集水盒，長7.0m、寬7.0m、高3.0m。地下安裝有排水溝，內墻表面不透水、不吸水的材料覆蓋；（需方自備）

3.3水壓源：

3.3.1水箱：為2T，采用不銹鋼制作；

3.3.2流量計：

3.3.2.1采用DN25電磁式液體流量計四個；

3.3.2.2流量計量程：(0~200)L/min；

3.3.2.3精度：1.5級；

3.3.3壓力源：

3.3.3.1采用管道泵；

3.3.3.2進出口：DN65;

3.3.3.3流量：48m³/h；

3.3.3.4揚程：25m；

3.3.3.5功率：5.5kw。

3.4噴頭安裝裝置：

3.4.1直立型噴頭：每只濺水盤與吊頂距離為50mm；

3.4.2下垂型噴頭：每只濺水盤與吊頂距離為275mm；

3.4.3邊墻型噴頭：每只濺水盤與吊頂距離為100mm

3.4.3齊平、嵌入、隱蔽式噴頭：安裝在6m*6m的吊頂上，吊頂置于試驗室的中央。試驗噴頭通過通徑為25mm，長度大于150mm的短管和變徑連接在水平管路上；

3.5集水盒：為正方形，邊長500mm，深度300mm，不銹鋼材質，共100個。

3.6試驗管道：主管采用DN65,只管采用DN25，以及彎頭和直通連接；

3.7控制部分：采用觸摸屏+PLC控制；

3.8整機功率：AC380V 7.5KW。
