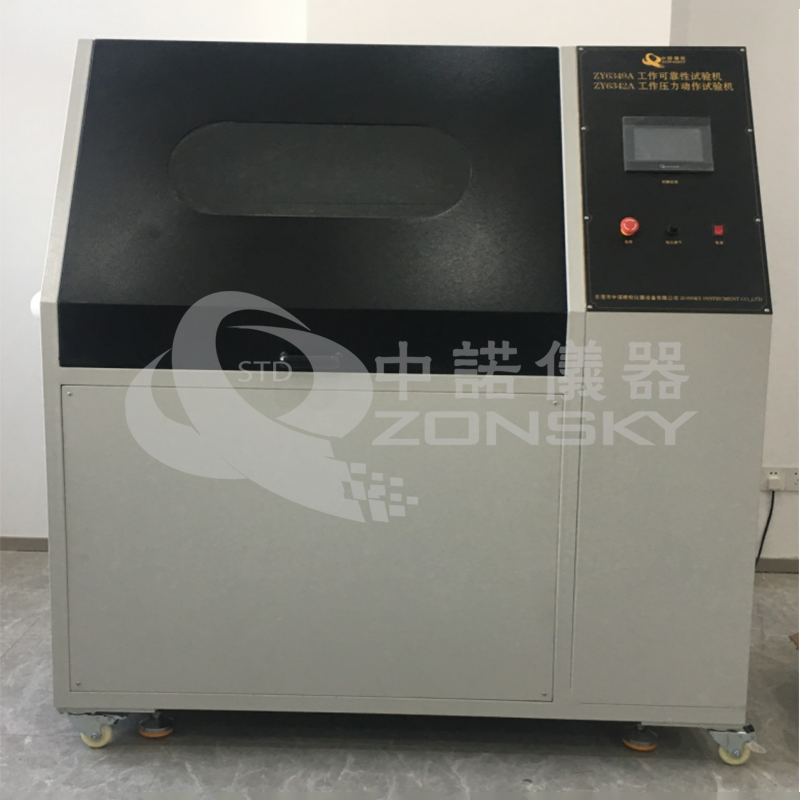

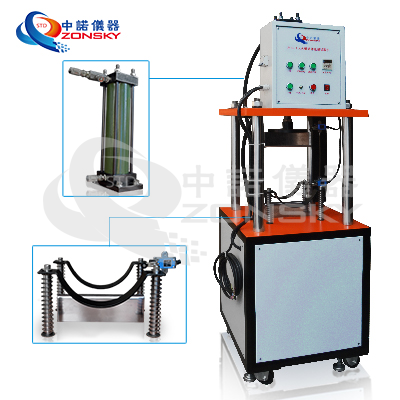

滅火系統及部件工作可靠性試驗機
137-2354-9851
一、適用范圍：
適用于1~12kg手提式滅火器的振撞試驗。
二、符合標準：
參照國家標準：GB4351.1-2005《手提式滅火器 第1部分結構和性能》中“7.1.4 干粉滅火器振撞后的噴射性能試驗”之要求設計。
三、主要特點：
1整機主要由試驗臺，滑輪，鋼絲繩、氣缸、電磁閥、試件夾具、試驗杯、電氣控制系統等組成
2跌落高度可調：將鋼絲繩固定在試件夾具上，通過滑輪與氣缸相連，調整鋼絲繩的長度，即可調整跌落高度。
3設計合理、操作簡單：通過氣動元件，電磁閥控制氣缸拉動鋼絲繩從而完成滅火器升起，跌落時，氣缸快速伸出，鋼絲繩變松時即可完成一次跌落。
4振撞次數可設定：采用進口氣動元件，氣缸往復運動從而完成振撞性能試驗；系統可設定振撞頻率、振撞次數。
四、主要性能參數：
1跌落高度：15-30mm(可調)
2最大載重：最大負荷50kg,
3、振撞頻率范圍：0-1Hｚ（1次/秒）
4、進氣壓力：0.1～0.2 Mpa
5振撞次數：0~999次可設定，到達設定次數自動停止。
6供電電源：AC220V 50HZ 0.5kw
7外形尺寸：長×寬×高（單位mm）=1000×500×1130
五、使用材料清單
|
序號 |
配置名稱 |
規格 |
數量 |
品牌 |
|
1 |
時間繼電器 |
H3Y-4,220V,5S |
1塊 |
正泰 |
|
2 |
計數器 |
DH48J 220V |
1臺 |
大華 |
|
3 |
指示燈 |
Φ22 AC220V |
1臺 |
大華 |
|
4 |
船形開關 |
船型開關 28*22 15A/220V |
1只 |
大華 |
|
5 |
旋鈕開關 |
Φ22 不帶燈三位 |
1只 |
大華 |
|
6 |
按鈕開關 |
Φ22 不帶燈鎖（綠色） |
1只 |
大華 |
|
7 |
按鈕開關 |
Φ22 不帶燈鎖（紅色） |
3只 |
大華 |
|
8 |
接近開關 |
AC220V 兩線制 |
1只 |
大華 |
|
9 |
正泰熔斷器 |
FS10-25/6A （含包險絲） |
1個 |
正泰 |
|
10 |
OMRON中間繼電器 |
MY2N-J AC220V 8腳（含底座） |
1套 |
正泰 |
|
11 |
OMRON中間繼電器 |
MY4N-J AC220V 14腳（含底座） |
2套 |
正泰 |
|
12 |
氣缸電磁閥 |
AV220V 雙向 4V220-08 |
5套 |
東莞 |
